滚动:中国铁建2022年世界杯主体育场项目再获突破

本地时间8月26日,由中国铁建承建的卢赛尔体育场项目体积、重量最大的主体钢构节段——压环钢构件起吊完成,项目钢构造施工再获冲破。

本次起吊的压环体型巨大,长约46米,高达13米,重425吨,且布局庞大,由四根主弦杆组成箱形立体桁架,上下弦面内为“米”字型网格,集体几何模样与屋面马鞍面保持一律,是承载幕墙、连接屋面索网和V钢柱的构件。该项目压环共24榀,总重量约为6200吨,是项目“力”与“美”的焦点。

“施工难度早在项目部预料之中,构件安置精度直接影响屋面索网及幕墙可否顺利安置。”项目经理刘大伟表示,主索、次索耳板、幕墙均与该构件毗连,精度节制极其重要。为办理压环手段困难,项目部多次组织专家论证会并聘请钢构造、索膜及丈量专家插足引导工作,从基准点位置拔取到钢布局测控网整体布设,从节制焊接变形到项目施工致体规划,从钢结构拼装、转运、安装方案到撑持塔架卸载方案,事无大小地会商了经由中或许存在的标题,确保了钢结构施工顺利。

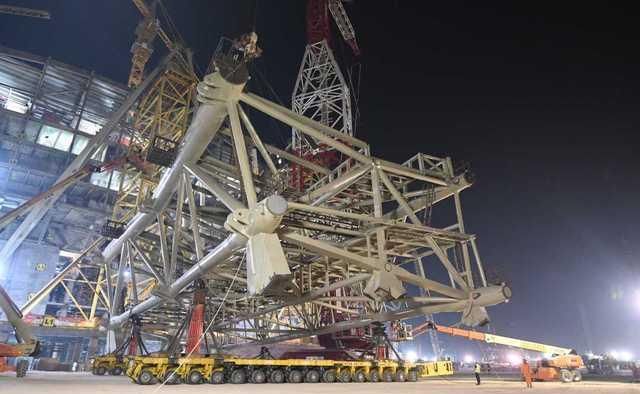

↑压环转运就位

为实现节点目的,中国铁建项目部工程师在古尔邦节假期摒弃休憩,在50℃高温下,积极协调各分包间的交叉作业,确保施工安好温顺利推进。高峰期间,4台吊机、8台举人车和60名工人同时作业。

本次压环吊装自8月25日22点30分开始,分步完成了脱胎、转运、起吊点就位、挂钩、预提升、位形调整、提升、空中转体及开端就位,总用时33个小时,于8月27日7点30分起吊完成。转运工具选用自行式模块运输车,为确保这次转运顺遂,卢赛尔运动场项目部做了多次转运方案及应急预案研讨、专门打算运输支持托架及SPMT同步性试验等一系列前期准备工作。吊装回收1650吨履带吊和4个穿芯千斤顶,该吊机是卡塔尔境内起重量最大吊机。凭据穿芯式千斤顶可以调解绳长的特点,待压环脱离SPMT之后,过程调整四根绳索,将其由拼装位形调整至就位位形,以更好地匹配对接接口,裁减了高空就位难度。项目部在压环拼装时,多次利用全站仪及3D扫描仪对压环和V柱扫描,并在电脑上试验就位预拼装,在过程中控制偏差,确保了索耳位置及就位精度。

↑压环预应力释放

本次吊装的压环不光是卢赛尔体育场项目最重的钢构节段,也是卡塔尔天下杯八座运动场中最重的钢构节段。其乐成起吊赢得了业主、监理方及互助伙伴的一律赞赏,是该项目钢布局施工中主要的里程碑事宜,不只标志着钢结构施工中的技术标题基本扫清,也为后续压环流水施工和索膜施工奠基了根本。
